집안 오래된 콘센트 교체 방법 정리

콘센트 교환이 필요한 경우

1. 노후 또는 외부데미지로 콘센트가 노출되거나 정상동작하지 않을 경우
2. 노랗게 변색 되서 보기 싫은 경우

콘센트 교환 전 반드시 확인할 사항

1. 새로 구매한 콘센트 커버에서 상선(+; L – Live), 중성선(-; N – Neutral), 접지선(E – Earth, Ground)을 어디에 연결해야 하는지 사전 학습
2. 집안에 두꺼비집 위치 확인 및 두꺼비집 내리기(전기차단)

준비해야 할 공구와 자재

1. 전동드라이버, 일자드라이버(소형), 십자드라이버, 콘센트 본체/커버 일체, 뺀지, 절연장갑, 고정나사

전기 차단 방법 및 안전 수칙

1. 두꺼비 집에서 작업하려는 공간으로 들어오는 차단기를 내려 전기 차단
2. 잘 모르겠다면 집안 전체(보통 두꺼비집에서 가장 좌측) 전기 차단 추천
3. 혹시 모를 상황을 대비해 절연 장갑 착용 후 작업

기존 콘센트 분리하는 방법

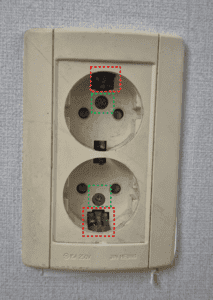

1. 정면에서 봤을 때 2구 기준으로 아래와 같이 총 4개 고정나사가 있습니다. (사진1; 위에서부터 사진1~5)
2. 초록색 네모 위치 고정나사는 커버를 잡고 있는 고정나사고, 빨간색 위치의 고정나사를 풀어줘야 벽에 고정된 상태를 해체할 수 있습니다. (사진1)

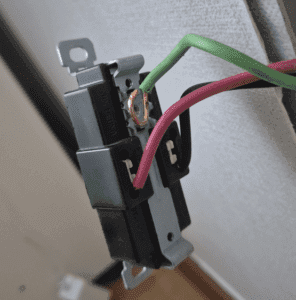

3. 빨간색 위치 고정나사 풀어준 후 벽에서 노후 콘센트를 뗴어냈다면 상선(빨간색), 중성선(검정색), 접지선(초록색)을 확인 할 수 있습니다.(사진4)

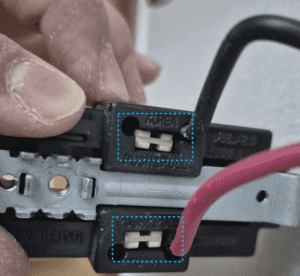

4. 상선과 중성선은 소형일자드라이버로 누른 상태로 선을 잡아당기면 기존 콘센트에서 분리 할 수 있습니다.(사진5)
5. 접지선은 십자드라이버로 시계 반대방향으로 돌려서 분리해줍니다. (사진4는 이미 분리한 상태)

새 콘센트 설치하는 방법

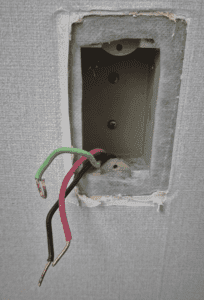

1. 상선, 중성선, 접지선을 모두 분리했다면 사진6과 같을 것입니다. (바로 아래 사진 부터 사진6~11)

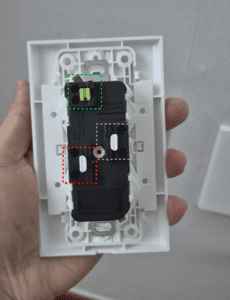

2. 신규로 구매한 콘센트 본체(저는 다이소에서 구매했습니다.) 후면을 보면 3개 위치가 있는데 녹색으로 표시된 위치가 접지선, 나머지는 상선, 중성선 입니다. 주의할 점은 초록색에는 반드시 접지선을 끼워야합니다. (사진7)

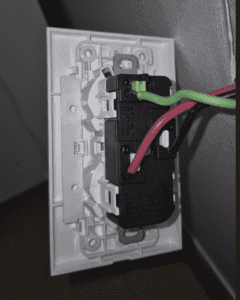

3. 말려있는 접지선을 뺀지로 1자로 펴준 후 초록색 위치 전선 삽입구에 딸깍소리가 날 때 까지 깊게 넣어줍니다. 상선과 중성선도 마찬가지로 딸깍소리가 날 때 까지 깊게 넣어 줍니다 (사진8)

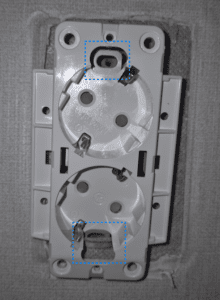

4. 전선 연결이 완료된 콘센트 본체를 콘센트 박스 앞에 위치시킵니다. (사진9)

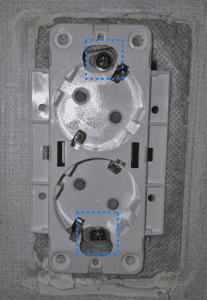

5. 콘센트 박스 안에 보면 고정나사를 고정시키는 위치가 위/아래로 있을텐데 그 위치에 맞춰 전동드라이버나 십자드라이버를 이용해 고정나사로 콘센트 본체를 벽에 고정시켜줍니다. (사진10)

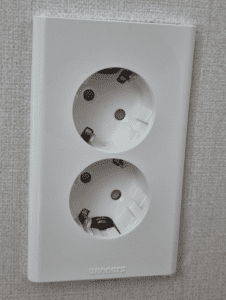

6. 그 위에 콘센트 커버를 씌워 마무리합니다.
